Sommige speciale types van matrices zijn zeer bruikbaar in de context van Machine Learning.

Vierkante matrix¶

Een vierkante matrix is een matrix met evenveel rijen als kolommen. Een matrix $\pmb{V}_{m \times n}$ is vierkant als en slechts als $m = n$ . Geometrisch gezien, doen ze dienst als transformatoren van vectoren, meer bepaald om die te schalen, reflecteren en/of te roteren. Welke transformatie precies gebeurt, kan afgeleid worden van de zogenaamde determinant. In het geval van een $2 \times 2$ matrix (2D ruimte):

\pmb{A} = \begin{bmatrix} a & b \cr c & d \end{bmatrix}

(1)

wordt de determinant $det(\pmb{A})$ bekomen door:

det(\pmb{A}) = ad - bc

(2)

In het geval van een $3 \times 3$ matrix (3D ruimte):

\pmb{A} = \begin{bmatrix} a & b & c \cr d & e & f \cr g & h & i \end{bmatrix}

(3)

is de formule iets complexer:

det(\pmb{A}) = aei + bfg + cdh - ceg - bdi - afh

(4)

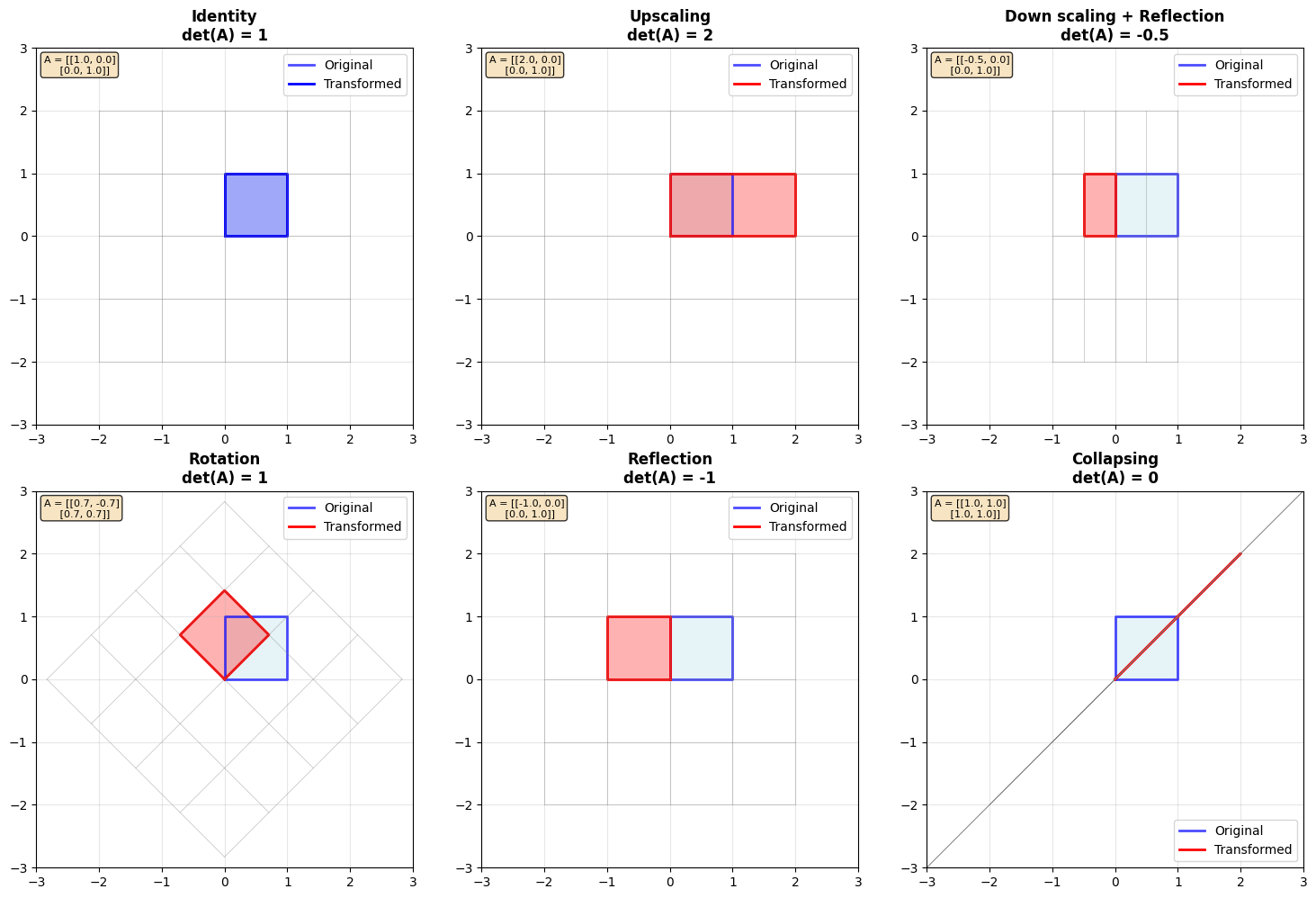

Specifieke gevallen:

$|det| = 1$ : De transformatie behoudt afstanden en hoeken.
$det = 1$ : Rotatie.
$det = -1$ : Reflectie.
$|det| > 1$ : De transformatie vergroot afstanden en/of hoeken.
$|det| < 1$ : De transformatie verkleint afstanden en/of hoeken.
$det > 0$ : Geen reflectie.
$det < 0$ : Reflectie
$det = 0$ : De matrix drukt de ruimte samen naar een lagere dimensie $n-1$ .

# Create figure with subplots
fig, axes = plt.subplots(2, 3, figsize=(15, 10))
# fig.suptitle(
#     "2D Matrix transformations with different determinants", fontsize=16, fontweight="bold"
# )

# Define original unit square
unit_square = np.array([[0, 1, 1, 0, 0], [0, 0, 1, 1, 0]])


def create_grid(ax, transformed_square, matrix, det_val, title, color="red"):  # noqa: PLR0913
    """Create grid lines for visualisation."""
    # Plot original unit square
    ax.plot(unit_square[0], unit_square[1], "b-", linewidth=2, alpha=0.7, label="Original")
    ax.fill(unit_square[0], unit_square[1], "lightblue", alpha=0.3)
    # Plot transformed square
    ax.plot(
        transformed_square[0], transformed_square[1], color=color, linewidth=2, label="Transformed"
    )
    ax.fill(transformed_square[0], transformed_square[1], color, alpha=0.3)

    # Add grid lines
    for i in range(-2, 3):
        # Vertical lines
        line_v = np.array([[i, i], [-2, 2]])
        transformed_line_v = matrix @ line_v
        ax.plot(transformed_line_v[0], transformed_line_v[1], "gray", alpha=0.5, linewidth=0.5)

        # Horizontal lines
        line_h = np.array([[-2, 2], [i, i]])
        transformed_line_h = matrix @ line_h
        ax.plot(transformed_line_h[0], transformed_line_h[1], "gray", alpha=0.5, linewidth=0.5)

    ax.set_xlim(-3, 3)
    ax.set_ylim(-3, 3)
    ax.set_aspect("equal")
    ax.grid(True, alpha=0.3)
    ax.set_title(f"{title}\ndet(A) = {det_val}", fontweight="bold")
    ax.legend()

    # Add matrix text
    matrix_str = f"A = [[{matrix[0, 0]:.1f}, {matrix[0, 1]:.1f}]\n     [{matrix[1, 0]:.1f}, {matrix[1, 1]:.1f}]]"
    ax.text(
        0.02,
        0.98,
        matrix_str,
        transform=ax.transAxes,
        fontsize=8,
        verticalalignment="top",
        bbox={"boxstyle": "round", "facecolor": "wheat", "alpha": 0.8},
    )


# 1. Original (Identity matrix)
matrix1 = np.array([[1, 0], [0, 1]])
transformed1 = matrix1 @ unit_square
create_grid(axes[0, 0], transformed1, matrix1, 1, "Identity", "blue")

# 2. det > 0 (scaling without reflection)
matrix2 = np.array([[2, 0], [0, 1]])
transformed2 = matrix2 @ unit_square
create_grid(axes[0, 1], transformed2, matrix2, 2, "Upscaling")

# 3. det < 0 (scaling with reflection)
matrix3 = np.array([[-0.5, 0], [0, 1]])
transformed3 = matrix3 @ unit_square
create_grid(axes[0, 2], transformed3, matrix3, -0.5, "Down scaling + Reflection")

# 4. det = 1 (rotation, preserve distances and angles)
angle = np.pi / 4  # 45 degrees
matrix4 = np.array([[np.cos(angle), -np.sin(angle)], [np.sin(angle), np.cos(angle)]])
transformed4 = matrix4 @ unit_square
create_grid(axes[1, 0], transformed4, matrix4, 1, "Rotation")

# 5. det = -1 (reflection, preserve distances and angles)
matrix5 = np.array([[-1, 0], [0, 1]])
transformed5 = matrix5 @ unit_square
create_grid(axes[1, 1], transformed5, matrix5, -1, "Reflection")

# 6. det = 0 (collapse to lower dimension)
matrix6 = np.array([[1, 1], [1, 1]])
transformed6 = matrix6 @ unit_square
create_grid(axes[1, 2], transformed6, matrix6, 0, "Collapsing")

plt.tight_layout()
plt.show()

Diagonale Matrix¶

Een diagonale matrix heeft niet-nul elementen alleen op de hoofddiagonaal. Alle off-diagonale elementen zijn nul. Een matrix $\pmb{D}$ is diagonaal als en slechts als $D_{i,j} = 0$ voor alle $i \neq j$ .

\pmb{D}_{m \times n} = \begin{bmatrix} D_{1,1} & 0 & 0 & \ldots & 0 \cr 0 & D_{2,2} & 0 & \ldots & 0 \cr 0 & 0 & D_{3,3} & \ldots & 0 \cr \vdots & \vdots & \vdots & \ddots & \vdots \cr 0 & 0 & 0 & \ldots & D_{n,n} \cr 0 & 0 & 0 & \ldots & 0 \cr \vdots & \vdots & \vdots & \vdots & \vdots \cr 0 & 0 & 0 & \ldots & 0 \end{bmatrix}

(5)

import numpy as np

# Create a diagonal matrix from a vector
diagonal_values = np.array([2, 5, 8])
D = np.diag(diagonal_values)
print("Diagonal Matrix:")
print(D)
print(f"\nDiagonal elements: {np.diag(D)}")

Diagonal Matrix:
[[2 0 0]
 [0 5 0]
 [0 0 8]]

Diagonal elements: [2 5 8]

Identiteitsmatrix¶

Een identiteitsmatrix is een vierkante diagonaal matrix met enkel de waarde 1 op de hoofddiagonaal.

\pmb{I}_n = \begin{bmatrix} 1 & 0 & 0 & \ldots & 0 \cr 0 & 1 & 0 & \ldots & 0 \cr 0 & 0 & 1 & \ldots & 0 \cr \vdots & \vdots & \vdots & \ddots & \vdots \cr 0 & 0 & 0 & \ldots & 1 \end{bmatrix}

(6)

# Create a 3x3 identity matrix
I = np.eye(3)
print("3x3 Identity matrix:")
print(I)

3x3 Identity matrix:
[[1. 0. 0.]
 [0. 1. 0.]
 [0. 0. 1.]]

Symmetrische Matrix¶

Een symmetrische matrix is gelijk aan zijn transpose:

\pmb{A} = \pmb{A}^T

(7)

# Create a symmetric matrix
S = np.array([[4, 2, 1], [2, 5, 3], [1, 3, 6]])
print("Symmetric Matrix:")
print(S)
print("\nTranspose:")
print(S.T)

Symmetric Matrix:
[[4 2 1]
 [2 5 3]
 [1 3 6]]

Transpose:
[[4 2 1]
 [2 5 3]
 [1 3 6]]

Upper triangular matrix¶

Een upper triangular matrix is een vierkante matrix met alle elementen onder de hoofddiagonaal gelijk aan nul. Een matrix $\pmb{U}^{m \times n}$ is een upper triangular matrix als en slechts als $m = n$ en $U_{i,j} = 0$ voor alle $i < j$

\pmb{U}_n = \begin{bmatrix} U_{1,1} & U_{1,2} & U_{1,3} & \ldots & U_{1,n} \cr 0 & U_{2,2} & U_{2,3} & \ldots & U_{2,n} \cr 0 & 0 & U_{3,3} & \ldots & U_{3,n} \cr \vdots & \vdots & \vdots & \ddots & \vdots \cr 0 & 0 & 0 & \ldots & U_{n,n} \end{bmatrix}

(8)

# Create an upper triangular matrix from a full matrix
A = np.array([[4, 2, 1], [3, 5, 7], [1, 2, 9]])
U = np.triu(A)
print("Original Matrix:")
print(A)
print("\nUpper Triangular:")
print(U)

Original Matrix:
[[4 2 1]
 [3 5 7]
 [1 2 9]]

Upper Triangular:
[[4 2 1]
 [0 5 7]
 [0 0 9]]

Lower triangular matrix¶

Een lower triangular matrix is een vierkante matrix met alle elementen boven de hoofddiagonaal gelijk aan nul. Een matrix $\pmb{L}^{m \times n}$ is een lower triangular matrix als en slechts als $m = n$ en $L_{i,j} = 0$ voor alle $i > j$

\pmb{L}_n = \begin{bmatrix} D_{1,1} & 0 & 0 & \ldots & 0 \cr D_{2,1} & D_{2,2} & 0 & \ldots & 0 \cr D_{3,1} & D_{3,2} & D_{3,3} & \ldots & 0 \cr \vdots & \vdots & \vdots & \ddots & \vdots \cr D_{n,1} & D_{n,2} & D_{n,3} & \ldots & D_{n,n} \end{bmatrix}

(9)

# Create a lower triangular matrix
L = np.tril(A)
print("Original Matrix:")
print(A)
print("\nLower Triangular:")
print(L)

Original Matrix:
[[4 2 1]
 [3 5 7]
 [1 2 9]]

Lower Triangular:
[[4 0 0]
 [3 5 0]
 [1 2 9]]

Orthogonale matrix¶

Een orthogonale of orthonormale matrix is een vierkante matrix waarbij de rijen en kolommen orthonomale vectoren zijn. Dit impliceert dat:

\pmb{Q}^T\pmb{Q} = \pmb{Q}\pmb{Q}^T = \pmb{I}

(10)

Geometrisch gezien, behouden orthogonale matrices afstanden en hoeken. Wanneer we het inner product nemen van de matrix met een reeks vectoren, behouden de resulterende vectoren hun lengte en onderlinge hoeken. Er kan wel een reflectie optreden:

det(\pmb{Q}) \isin \{-1, 1\}

(11)

Rotatie matrix¶

Een rotatie matrix is een orthogonale matrix waarbij de determinant 1 is. Wanneer we het inner product nemen van de matrix met een reeks vectoren, behouden de resulterende vectoren hun lengte en onderlinge hoeken én zal er géén reflectie optreden.

det(\pmb{R}) = 1

(12)
